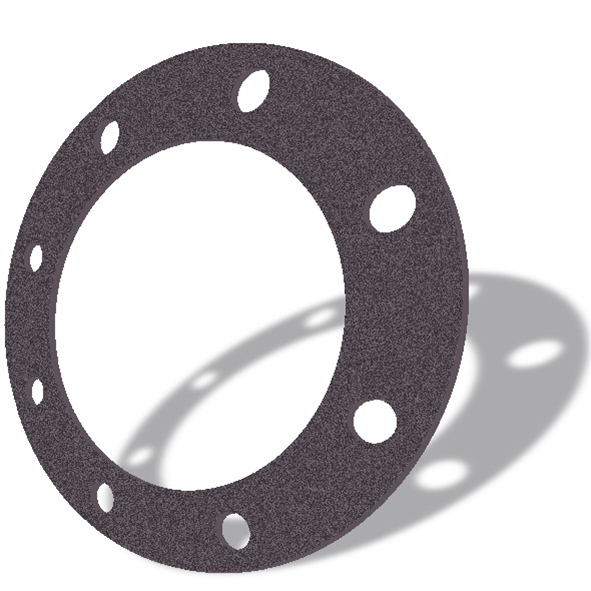

Temagraph S
Temagraph S je základní deska vyrobená z expandovaného grafitu a není vystužena žádnou vložkou. Tyto desky jsou používány také pro výrobu desek vyztužených ocelovou nebo niklovou vložkou.
Temagraph S se používá jako těsnění, i jako příložná vrstva pro kamprofilová těsnění a nebo vložka pro obalované těsnění. Snadno se opracovává.
| Barva potisku | bez potisku |
|---|---|
| Označení dle DIN 28 091-4 | GR-10 |
| Rozměry desek | 1,0x1,0 m (1,5x1,5 m) |
| Rozsah tloušťek | od 1,0 do 3,0 mm |
| Počet vložek | - |
| Tloušťka vložky | - |
| Materiál vložky (DIN/ASTM) | bez vložky |
| Max. teplota | od -200 °C do +500°C |
| Hustota | 1,0 |
| Max. tlak | 60 Bar |
Temagraph FI
Temagraph FI je zesílená těsnící deska z čistého expandovaného grafitu s jednou, nebo více vlepenými hladkými vložkami z nerezové oceli.
Použití je vhodné pro vysoké provozní tlaky a teploty včetně páry a proto má široké využití ve všech oblastech chemie, petrochemie i jiném průmyslu.
| Barva potisku | Červená |
|---|---|
| Označení dle DIN 28 091-4 | GR-10-0-1 K-Cr |
| Rozměry desek | 1,0x1,0 m |
| Rozsah tloušťek | od 0,8 do 3,0 mm |
| Počet vložek | 1 a více |
| Tloušťka vložky | 0,05 mm |
| Materiál vložky (DIN/ASTM) | 1.4401/SS316 (plochý) |
| Max. teplota | od -200 °C do +500°C |
| Hustota | 100 Bar |
| Max. tlak | 0,7 - 1,0 |
Temagraph TI
Temagraph TI je zesílená těsnící deska z expandovaného grafitu s vložkou z hrotovaného plechu z nerezové oceli.
Temagraph TI dlouhodobě odolává vysokým provozním tlakům a kolísajícím teplotám a má proto široké využití zejména v parních aparátech, chemickém, petrochemickém i jiném průmyslu.
| Barva potisku | Modrá |
|---|---|
| Označení dle DIN 28 091-4 | GR-10-O-1 M Cr |
| Rozměry desek | 1,0x1,0 (1,5x1,5) m |
| Rozsah tloušťek | od 1,0 do 3,0 mm |
| Počet vložek | 1 a více |
| Tloušťka vložky | 0,1 mm |
| Materiál vložky (DIN/ASTM) | 1.4401/SS316 (hrotovaný) |
| Max. teplota | od -200 °C do +500 °C |
| Hustota | 140 Bar |
| Max. tlak | 1,0 |
Temagraph NI
Temagraph NI je těsnící deska deska z čistého expandovaného grafitu vyztužená hladkou vložkou z niklového plechu.
Temagraph NI je určen pro použití při středních pracovních parametrech. Desku lze snadno řezat, stříhat a opracovávat.
| Barva potisku | Zelená |
|---|---|
| Označení dle DIN 28 091-4 | GR-10-I K-Ni |
| Rozměry desek | 1,0x1,0 m |
| Rozsah tloušťek | 1,0; 1,5; 2,0; 3,0 mm |
| Počet vložek | 1 |
| Tloušťka vložky | 0,013 mm |
| Materiál vložky (DIN/ASTM) | Nikl 2.4066 (plochý) |
| Max. teplota | od -200 °C do +450°C |
| Hustota | 120 Bar |
| Max. tlak | 1,0 |

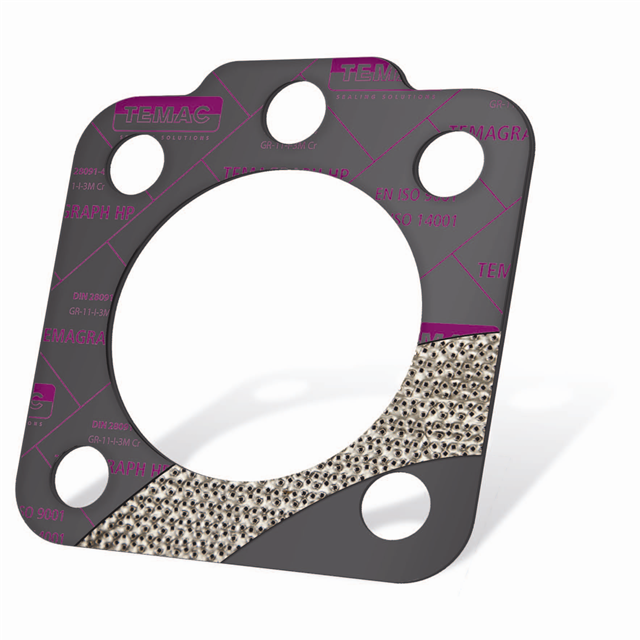

Temagraph HP
Temagraph HP je vícevrstvá grafitová deska určená pro velmi vysoké parametry teploty a tlaku s univerzálním použitím. Hrotované vložky z ušlechtilé oceli nejsou lepeny a v kombinaci s vyšší kvalitou grafitových vrstev zabezpečují stabilní chemickou odolnost a aplikaci všude tam, kde je zapotřebí utěsnit velmi vysoké pracovní teploty a tlaky.
| Barva potisku | Oranžová |
|---|---|
| Označení dle DIN 28 091-4 | GR-11-I-3M Cr |
| Rozměry desek | 1,0x1,0 m (1,5x1,5 m) |
| Rozsah tloušťek | od 1,0 do 4,0 mm |
| Počet vložek | 1 a více |
| Tloušťka vložky | 0,05 |
| Materiál vložky (DIN/ASTM) | 1.4404 / SS 316 (hrotovaná) |
| Max. teplota | od -200 do + 550 |
| Hustota | 1,1 |
| Max. tlak | 200 Bar |

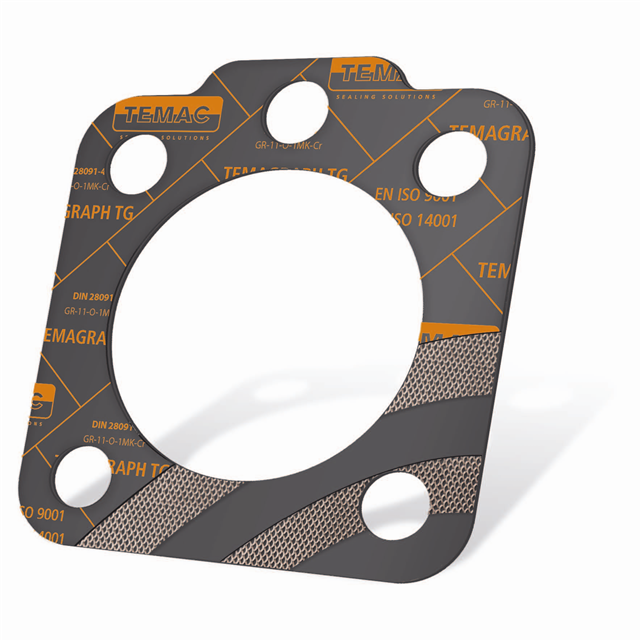

Temagraph TG
Temagraph TG je grafitová deska zesílená vložkou z kvalitní oceli z tahokovu (trojrozměrná struktura), která umožňuje při zvýšeném měrném tlaku vynikající rozvrstvení těsniva v přírubovém spoji.
| Barva potisku | Fialová |
|---|---|
| Označení dle DIN 28 091-4 | GR-10-O 1MK - Cr |
| Rozměry desek | 1,5x1,5 m (1,0x1,0 m) |
| Rozsah tloušťek | od 1,0 do 3 mm |
| Počet vložek | 1 |
| Tloušťka vložky | 0,15 mm (Passo 6 mm) |
| Materiál vložky (DIN/ASTM) | 1,4301 / SS 304 (tahokov) |
| Max. teplota | od -200 do +500 |
| Max. tlak | 200 Bar |
